C2002A
2002字符點陣液晶顯示屏

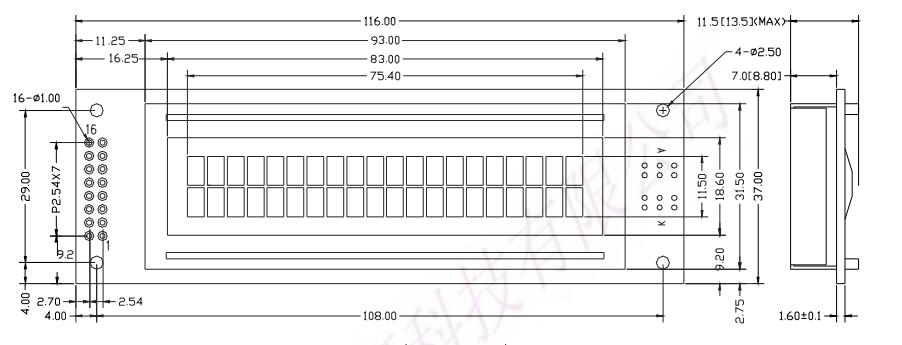

116X37外形 83X18.6視窗
標準通用規格尺寸
1、20X2字符
2、并口通訊，3.3V、5V供電
3、黃綠底黑字，藍底白字，白底藍字效果可選
4、使用高亮白色LED背光實現極佳對比度顯示
5、使用LC780D or ST7066U等臺灣品牌控制器,保證高可靠性
字符型液晶顯示模塊：
專門用于顯示字母、數字、符號等的點陣型液晶顯示模塊，分4位和8位數據傳輸方式。
提供5×7點陣＋光標的顯示模式、提供顯示數據緩沖區符發生器CGRAM，可以使用CGRAM來存儲自己定義的最多8個5×8點陣的圖形字符的字模數據。
提供了豐富的指令設置：清顯示；光標回原點；顯示開/關；光標開/關；顯示字符閃爍；光標移位；顯示移位等。
提供內部上電自動復位電路，當外加電源電壓超過+4.5V時，自動對模塊進行初始化操作，將模塊設置為默認的顯示工作狀態。
顯示內容為2行，每行顯示20個字符，每個字符大小為5×8點陣。
字符發生器RAM可根據客戶需求, 訂做中日文、俄文等12種不同國家的字符。
|
