COG19264-33
19264-33:
192X64COG圖形點陣液晶屏???????

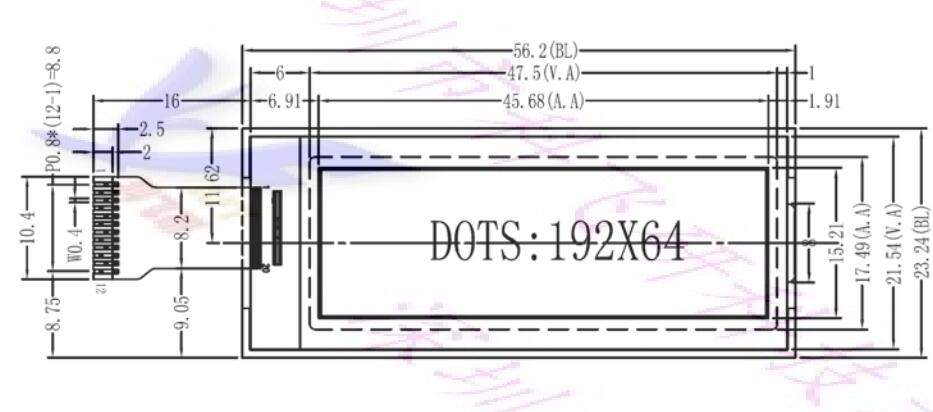

56.2X23.24（此為L(zhǎng)CD外形，加BL外形為56.2X23.24X3.5）
47.5X21.54（2.0寸）視窗?
背光模式：LED支架背光

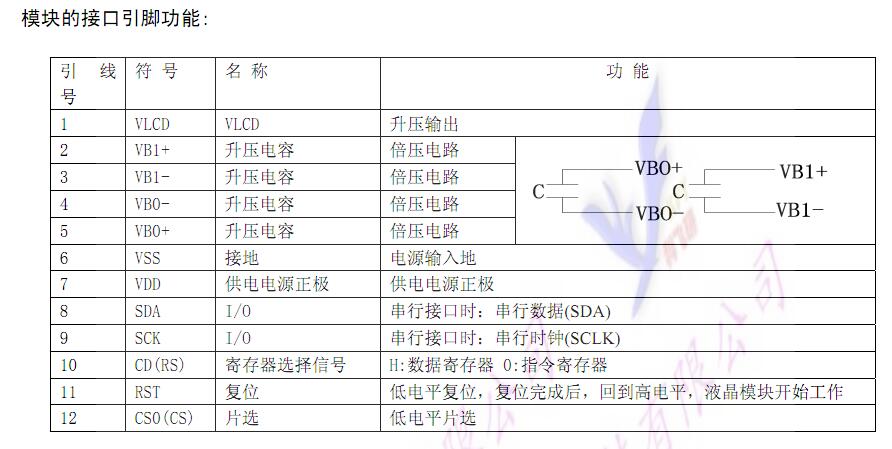

排線方式：FPC：12PIN，線長16mm，0.8間距焊接?????

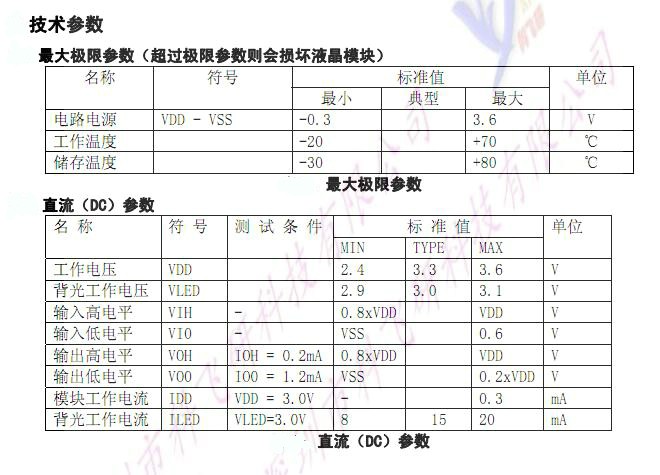

工作電壓：3.3V
使用方便，顯示清晰，廣泛用于各種人機交流面板,
可以顯示192列X64行點陣單色圖片，或顯示12個/行X4行的16X16點陣的漢字或顯示24個/行X8行8X8點陣的英文、數字及符號
3、結構輕、薄、帶背光、焊接式FPC。

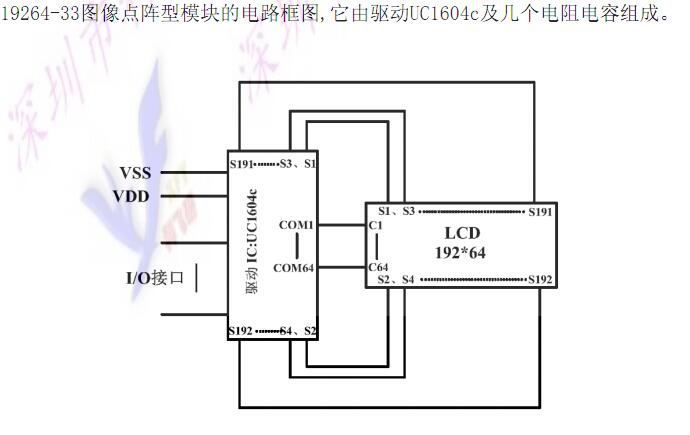

4、IC采用UC1604C，功能強大，穩定性好。
3、功耗低：當電壓為3.3V時，功耗為不帶背光1MW（3.3VX0.3mA),帶背光不大于100MW（3.3VX30mA)
4、顯示內容：
192X64點陣單色圖片，貨其它小于192X64點陣的單色圖片
可選用16X16點陣或其它點陣的圖片來自編漢字，按照16X16點陣漢字來計算可顯示12字/行X4行，按照12X12點陣漢字來計算可顯示15字/行X4行，按8X16點漢字來計算可以顯示24字X4行，按5X8點漢字來計算可顯示31字X8行。
9、指令功能強：可軟件調對比度、正顯/反顯轉換、行列掃描方向課改（可旋轉180度使用）。
10、接口簡單方便：SPI串行接口
11、工作溫度寬：-20℃-70℃
12、背光參數：工作溫度為-20℃-70℃；
發光顏色為白色。
正常工作電流為8-20mA（LED燈數共1顆
工作電壓為3.0V
|
技術手冊下載：
|
|
|
