COG19264-32
19264-32:
192X64COG圖形點陣液晶屏???????

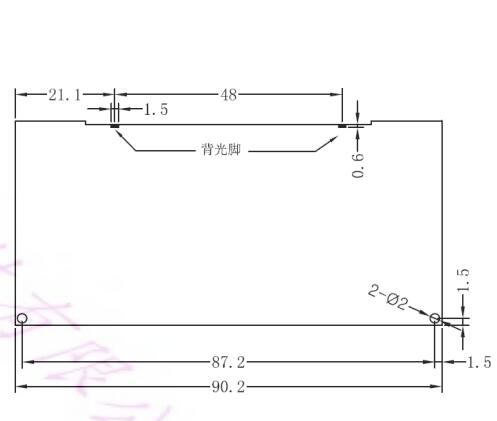

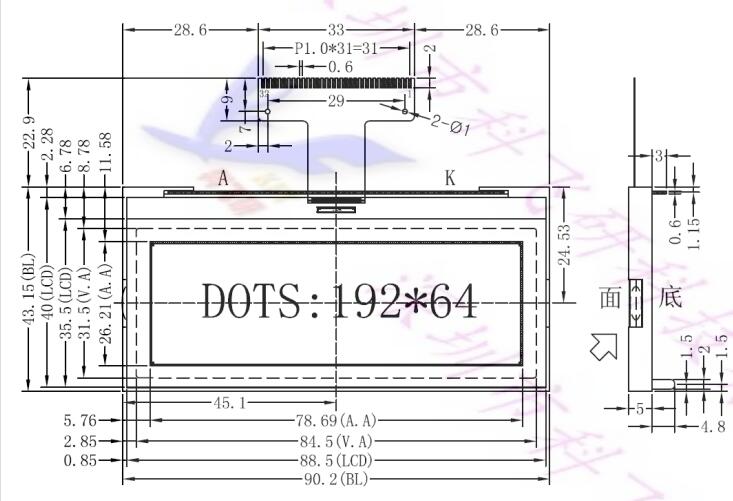

88.5X40（此為LCD外形，加BL外形為90.2X43.2X5）
84.5X31.5(3.5寸）視窗?
背光模式：LED支架背光
排線方式：FPC：32PIN，線長22.9mm，0.6間距焊接?????
工作電壓：3.3V
使用方便，顯示清晰，廣泛用于各種人機交流面板,
可以顯示192列X64行點陣單色圖片，或顯示12個/行X4行的16X16點陣的漢字或顯示24個/行X8行8X8點陣的英文、數字及符號
1、結構牢固。
2、IC采用IST3020，功能強大，穩定性好。
3、功耗低：2-200MW（不帶背光為2MW，帶背光小于200MW）
4、顯示內容：
192X64點陣單色圖片
可選用16X16點陣或其它點陣的圖片來自編漢字，按照16X16點陣漢字來計算可顯示12字/行X4行，按照12X12點陣漢字來計算可顯示16字/行X4行。
5、指令功能強：可軟件調對比度、正顯/反顯轉換、行列掃描方向課改（可旋轉180度使用）。
6、接口簡單方便：可采用4線SPI串行接口，或選擇并行接口（6800時序和8080時序可選）。
7、工作溫度寬：-20℃-70℃
8、背光參數：工作溫度為-20℃-70℃；
發光顏色為白色。
正常工作電流為（8-15）X5=40-75mA（LED燈數共5顆
工作電壓為3.0V
|
技術手冊下載：
|
|
|
