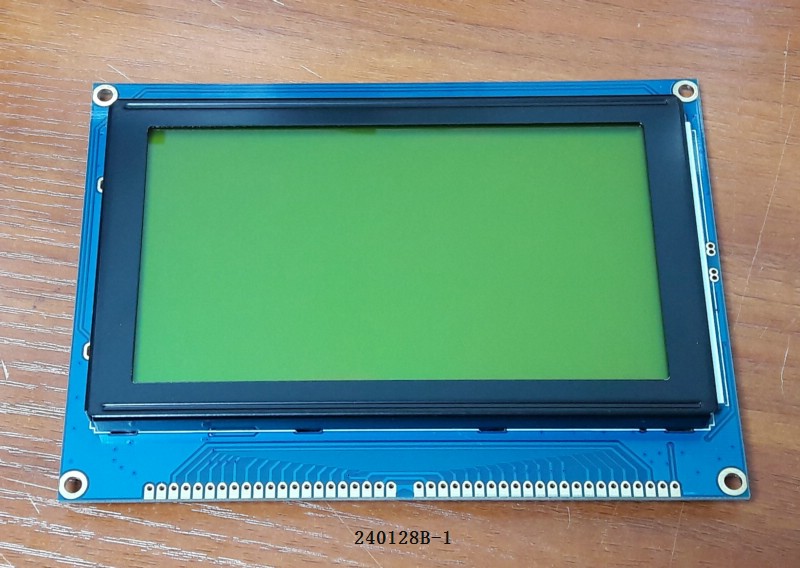

G240128B-1
240X128圖形點陣
144X104外形
114X64視窗
RA6963控制器
通用標準規格
1.240x128點陣

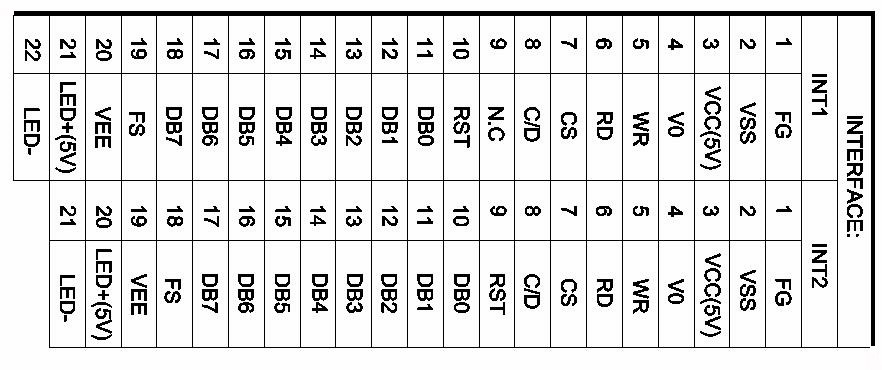

2.并口通訊
3.供電電壓5V
4.黃綠底黑字、藍底白字、白底藍字顯示效果可選

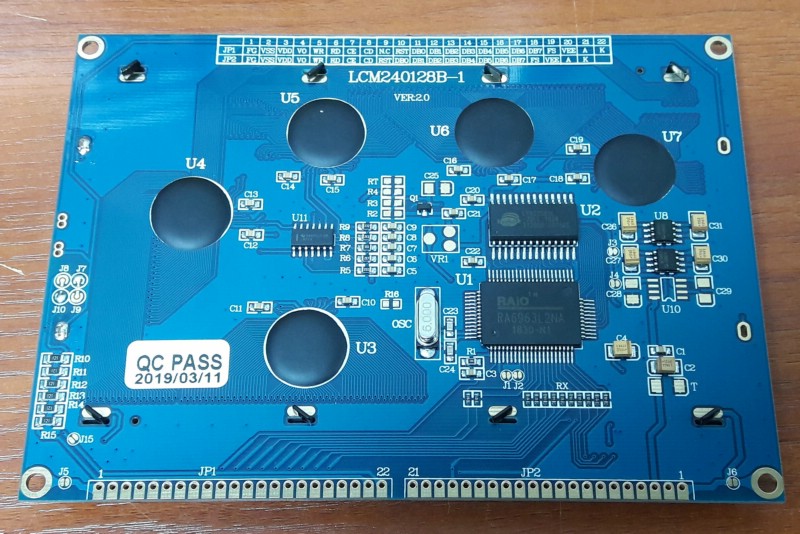

5.使用RA6963IC,高可靠性
6.使用高亮LED背光,實現極佳對比度顯示
7. 外型尺寸兼容市場主流240x128圖形模塊
G240128A圖形點陣型液晶顯示模塊，它主要由行驅動器與列驅動器組成，可顯示240（列）× 128（行）點陣。可完成圖形顯示，也可顯示15×8個（16×16點陣）中文漢字。
它能直接與80系列的8位微處理器接口。
字符字體由硬件設置，其字體有4種：5×8、6×8、7×8、8×8。因硬件回路關系，F(xiàn)S=1時為6×8；FS=0時為8×8
可以圖形方式、文本方式及圖形和文本方式進行顯示，以及文本方式下的特征顯示，還可以實現圖形拷貝操作等等。
具有內部字符發生器CGROM，共有128個字符，可管理64K顯示緩沖區及字符發生器CGRAM。并允許MPU隨時訪問顯示緩沖區，甚至可以進行位操作。

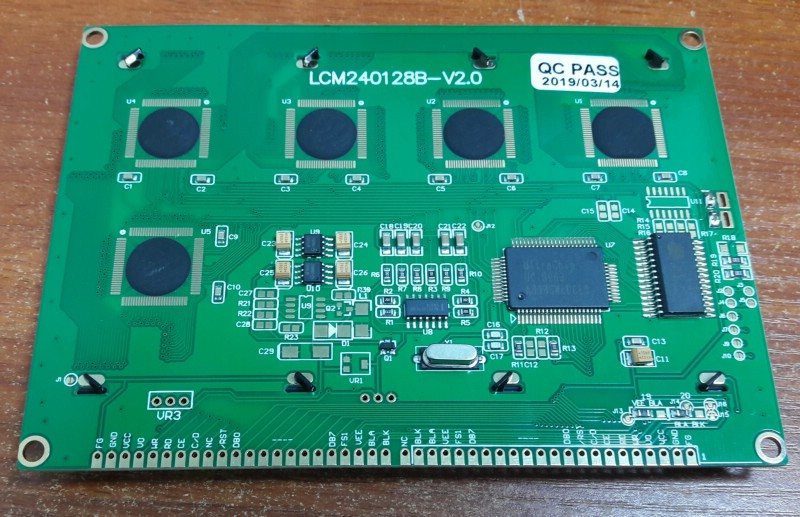

液晶顯示模組(LCM)的LCD顏色有黃綠色、藍色、灰色，可供選擇（其中藍膜的為240128B-V2.0版本）。
液晶顯示模塊背光顏色有黃綠色、白色等，其它顏色也可根據需求批量定制。
使用與儲存溫度：寬溫(工作溫度-20～+70℃，儲存溫度-30～+80℃）
|
技術手冊下載：
|
|
|
