COG1602C
1602字符點陣COG顯示屏（版本號為1602-39）
56.5X23.8外形 51X14.8視窗
FPC導電方式(排線式引腳）
超薄、串口
1.16X2字符點陣單色LCD液晶顯示模塊
2.COG結構，具有外形小巧，低功耗，低供電要求等特點
適用于手持設備、小電子產品
3.接口方式：SPI串口

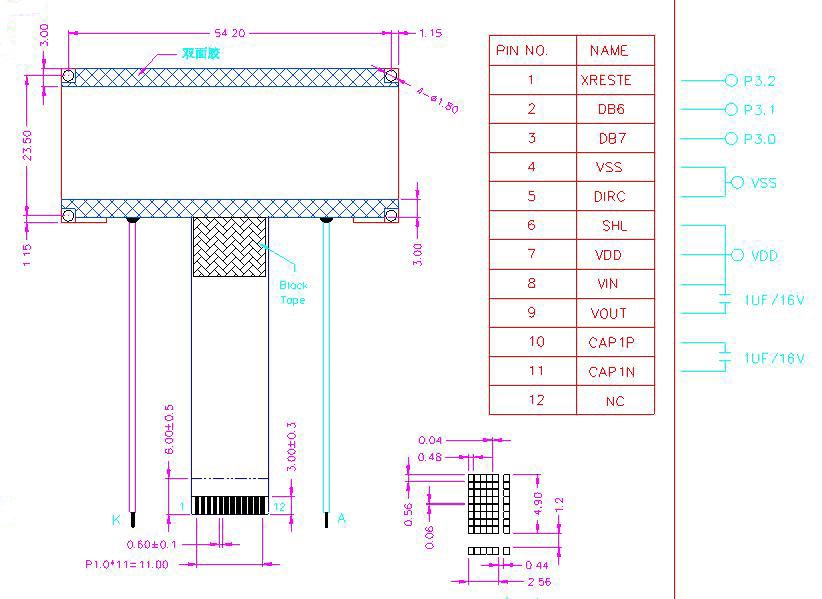

4.導電方式：0.5間距、12PIN插排、線長50.0mm（背光為紅黑線）
5.工作電壓：3.3V
6.控制器芯片：SPLC792A-002A

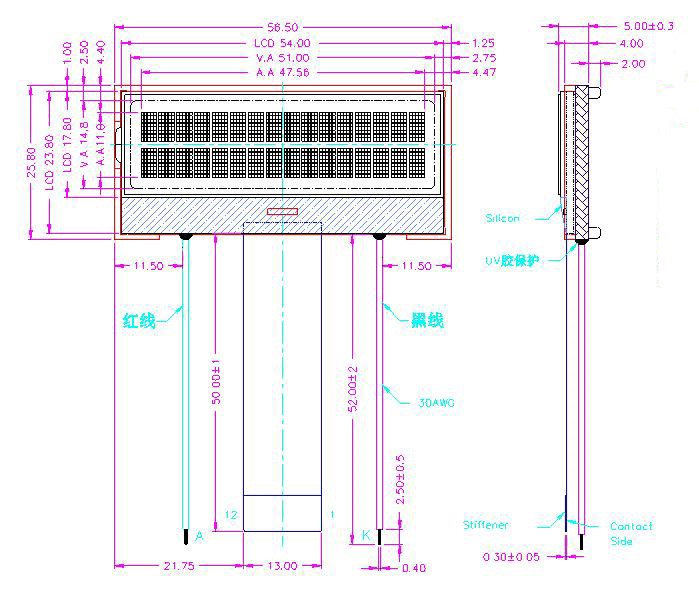

7.外形尺寸：56.5X23.8外形 51X14.8視窗 ，有效厚度為5MAX（單位：mm,含背光時的厚度）
8.背光模式：LED普通背光，常規顏色為白色（選配件）
9.顯示效果：藍底白字（其他模式可批量定做）
10.請注意對比度效果可以通過程序進行調整,另配套背光時也需注意要根據供電參數及LED背光參數進行限流處理(加限流電阻)。
|
