COG1602B
1602字符點陣COG顯示屏
65X27.7外形 62.4X17.6視窗
金屬腳導電方式(直焊式引腳）
超薄、串口

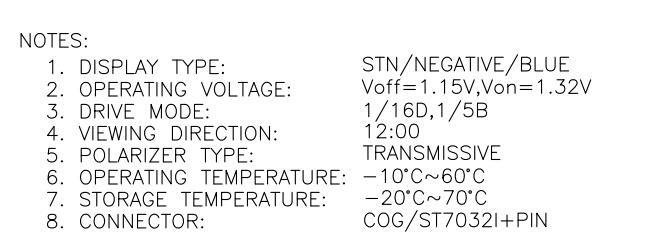

1.16X2字符點陣單色LCD液晶顯示模塊
2.COG結構，具有外形小巧，低功耗，低供電要求等特點
適用于手持設備、小電子產品
3.接口方式：IIC串口

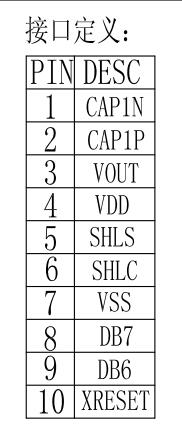

4.導電方式：金屬腳-1.27間距、10PIN金屬腳、8.0mm腳長
5.工作電壓：3.3V
6.控制器芯片：ST7032I

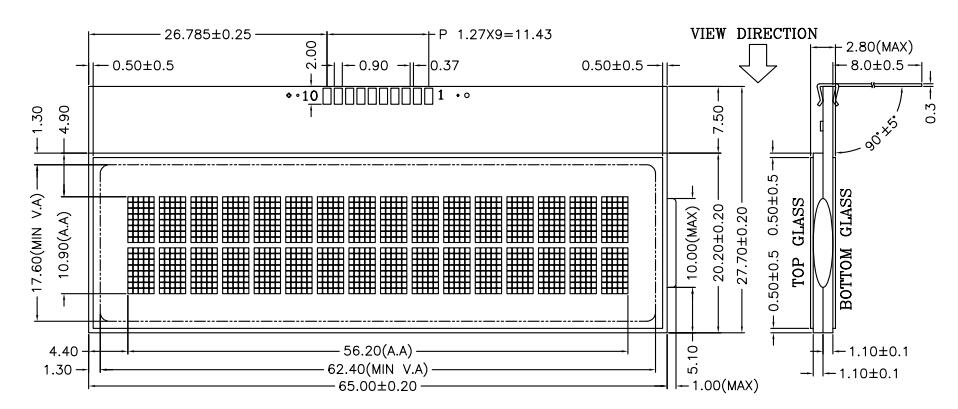

7.外形尺寸：65.0X27.7，視窗尺寸：62.4X17.6，總厚度為2.8MAX（單位：mm,不含背光時的厚度）
8.背光模式：LED普通背光，常規顏色為白色（選配件）
9.顯示效果：藍底白字（其他模式可批量定做）
10.請注意對比度效果可以通過程序進行調整,另配套背光時也需注意要根據供電參數及LED背光參數進行限流處理(加限流電阻)。
|
