COG1602A
1602字符點陣COG顯示屏
68.6X26外形 64.6X16視窗
金屬腳導電方式(直焊式引腳）
超薄、串口
1.16X2字符點陣單色LCD液晶顯示模塊
2.COG結構，具有外形小巧，低功耗，低供電要求等特點
適用于手持設備、小電子產品
3.接口方式：SPI或IIC串口
4.導電方式：金屬腳-1.8間距、12PIN金屬腳、5.5mm腳長（批量訂貨可以根據不同需求定制引腳長度）
5.工作電壓：3.3V、5V均可正常工作
6.控制器芯片：ST7032

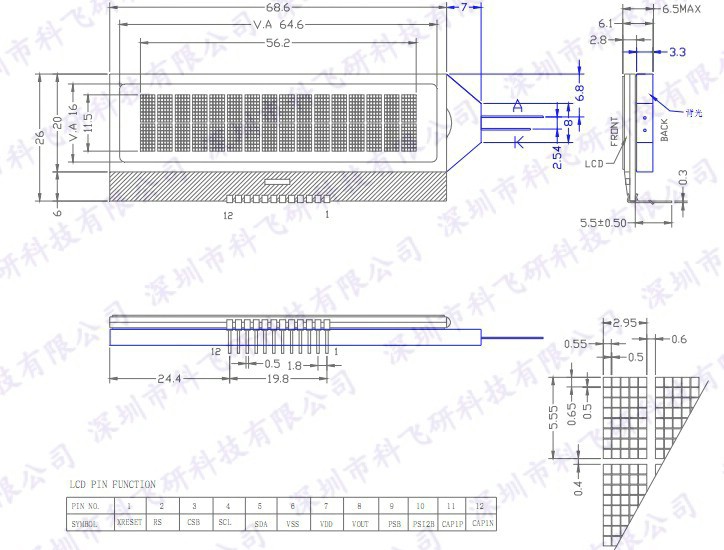

7.外形尺寸：68.6X26，視窗尺寸：64.6X16，總厚度為2.8（單位：mm,不含背光時的厚度）
8.背光模式：LED普通背光，常規顏色為白色（選配件）
9.顯示效果：黃底黑字\藍底白字\白底黑字
10.可以3.3V\5V,請注意對比度效果可以通過程序進行調整,另配套背光時也需注意要根據供電參數及LED背光參數進行限流處理(加限流電阻)。
|
